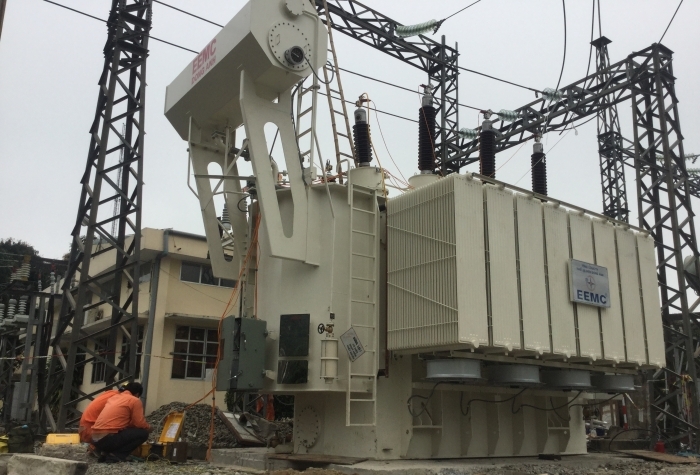

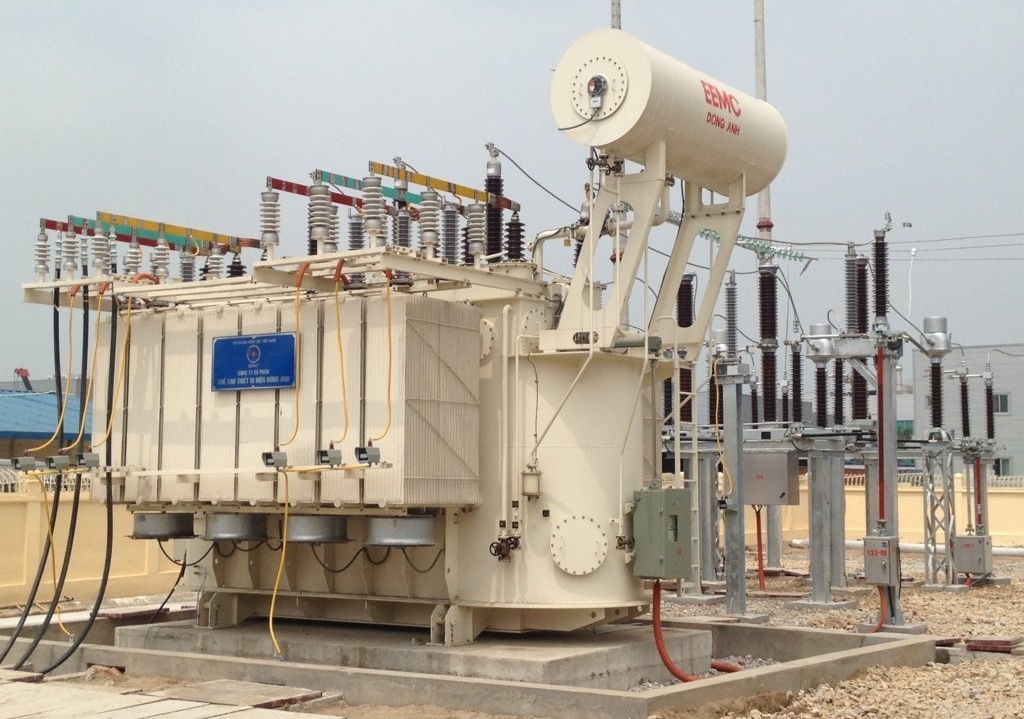

Máy biến áp 110kV – 63MVA

– Máy biến áp 110kV – 63MVA, ngâm trong dầu, điều chỉnh dưới tải.

– Được thử nghiệm ngắn mạch đạt tiêu chuẩn quốc tế về máy biến áp truyền tải.

– Sản phẩm đã cung cấp cho các đơn vị ngành Điện đưa vào vận hành an toàn trên lưới điện quốc gia.

Máy biến áp 110kV – 63MVA thuộc máy biến áp truyền tải điện áp 110kV, dung lượng 63MVA, dùng trong việc truyền tải điện sang các khu vực khác nhau.

Sản phẩm được Tổng Công ty chế tạo, thử nghiệm theo TCVN 6306-1: 2015 (IEC 60076-1: 2011), được thử nghiệm ngắn mạch ở ngước ngoài đạt tiêu chuẩn quốc tế về máy biến áp truyền tải.

Nguyên vật liệu chính cấu thành sản phẩm bao gồm: Tôn silic: Nhật, Hàn Quốc; Dây điện từ êmay/bọc giấy từ đồng M1; Dầu cách điện các hãng Thụy Điển, Mỹ. Điều chỉnh dưới tải (OLTC) từ Đức. Giấy cách điện: Đức, Thụy Điển. Mạch từ cắt chéo và cắt bấm trên máy cắt tôn G7; Bối dây được thi công trên thiết bị chuyên dùng; Ruột máy được sấy chân không.



Sơ đồ máy biến áp 110kV:



  1. SỨ TRUNG TÍNH 110kV
  2. SỨ 110kV
  3. SỨ HẠ ÁP
  4. BỘ TẢN NHIỆT
  5. TỦ ĐIỀU KHIỂN TẠI CHỖ
  6. QUẠT LÀM MÁT
  7. VAN XẢ DẦU TOÀN MÁY
  8. THANG LEO
  9. BÌNH DẦU PHỤ
  10. GIÀN THANH CÁI
MÁY BIẾN ÁP 110 kV, 3 CUỘN DÂY, ĐIỀU CHỈNH KHÔNG TẢI
Công suất
( kVA)
Điện áp ( kV) PO
(kW)
Pk
(kW)
Uk
( %)
Tổ đấu dây Khối lượng sơ bộ
( Tấn)
Kích thước sơ bộ
( mm)
Cuộn cao áp
(HV)
Khoảng điều chỉnh Cuộn hạ áp
( LV)
Ruột Dầu Tổng Dài Rộng Cao
63000 115 hoặc 121 ± 2×2,5% 6,3 hoặc 10,5 hoặc 13,8 30 210 11 YNd-11 42 22 82,5 6600 4540 5560
