Máy biến áp 110kV – 40MVA

– Máy biến áp 110kV – 40MVA, ngâm trong dầu, điều chỉnh dưới tải.

– Được thử nghiệm ngắn mạch đạt tiêu chuẩn quốc tế về máy biến áp truyền tải.

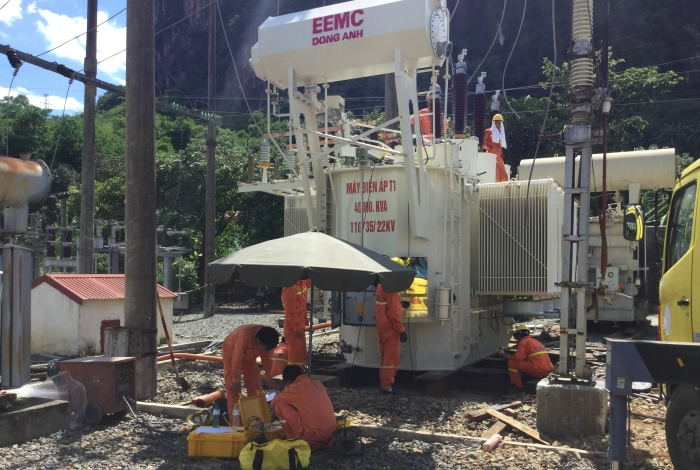

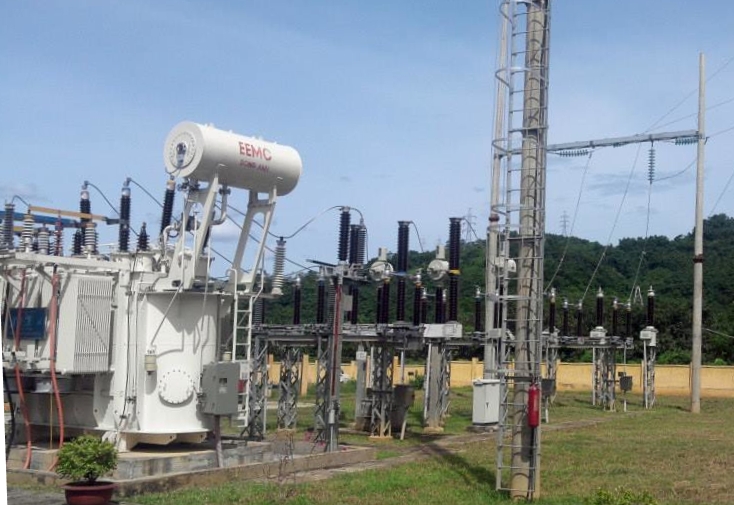

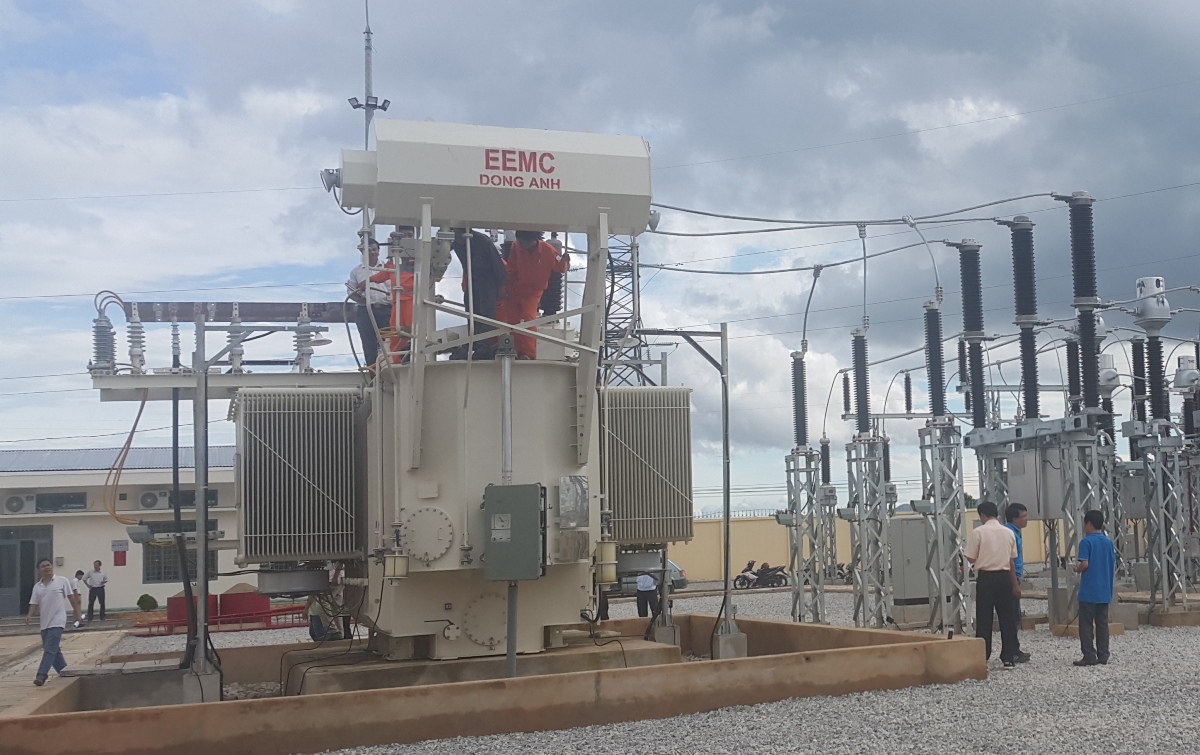

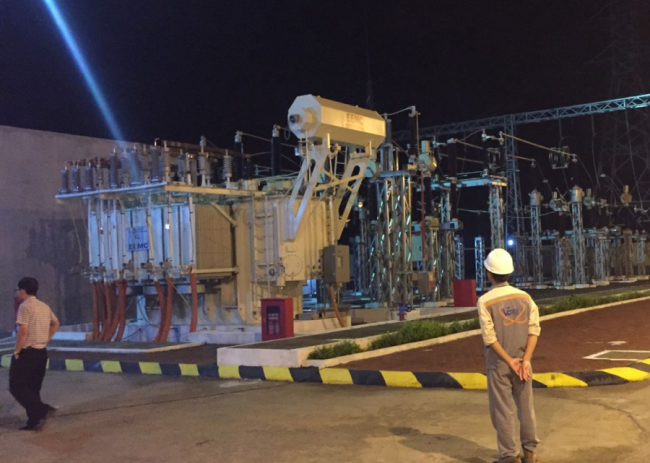

– Sản phẩm đã cung cấp cho các đơn vị ngành Điện đưa vào vận hành an toàn trên lưới điện quốc gia.

Máy biến áp 110kV – 40MVA thuộc máy biến áp truyền tải điện áp 110kV, dung lượng 40MVA, dùng trong việc truyền tải điện sang các khu vực khác nhau.

Sản phẩm được Tổng Công ty chế tạo, thử nghiệm theo TCVN 6306-1: 2015 (IEC 60076-1: 2011), được thử nghiệm ngắn mạch ở ngước ngoài đạt tiêu chuẩn quốc tế về máy biến áp truyền tải.

Nguyên vật liệu chính cấu thành sản phẩm bao gồm: Tôn silic: Nhật, Hàn Quốc; Dây điện từ êmay/bọc giấy từ đồng M1; Dầu cách điện các hãng Thụy Điển, Mỹ. Điều chỉnh dưới tải (OLTC) từ Đức. Giấy cách điện: Đức, Thụy Điển. Mạch từ cắt chéo và cắt bấm trên máy cắt tôn G7; Bối dây được thi công trên thiết bị chuyên dùng; Ruột máy được sấy chân không.



  1. SỨ TRUNG TÍNH 110kV
  2. SỨ 110kV
  3. SỨ HẠ ÁP
  4. BỘ TẢN NHIỆT
  5. TỦ ĐIỀU KHIỂN TẠI CHỖ
  6. QUẠT LÀM MÁT
  7. VAN XẢ DẦU TOÀN MÁY
  8. THANG LEO
  9. BÌNH DẦU PHỤ
  10. HỘP ĐẦU CÁP
MÁY BIẾN ÁP 110 kV, 2 CUỘN DÂY VÀ CUỘN CÂN BẰNG ĐIỀU CHỈNH DƯỚI TẢI
Công suất
( kVA)
Điện áp ( kV) PO
(kW)
Pk
(kW)
Uk
( %)
Tổ đấu dây Khối lượng sơ bộ
( Tấn)
Kích thước sơ bộ
( mm)
Cuộn cao áp
(HV)
Khoảng điều chỉnh Cuộn trung áp
(MV)
Cuộn cân bằng
( LV)
Ruột Dầu Tổng Dài Rộng Cao
40000 115 ± 9×1,78% 23(24) 11 18 160 11 YNyn0+ d11 36 23.5 80.5 7330 6340 5320
